لوله درز مخفی چیست؟ ( 6 روش تشخیص لوله درز مخفی (لوله تقلبی مانیسمان))

لوله فولادی مانیسمان دقیق کاوه ایرانیان

لوله درز مخفی یکی از انواع لوله فلزی درزدار و با کاربرد زیاد در صنایع مختلف است. به دلیل پوشیده شدن درز جوش در لوله درز مخفی، این لوله بی شباهت با لوله مانیسمان بدون درز نیست. اما این تشابه اغلب در ظاهر خارجی بوده و میزان استحکام و مقاومت آن با لوله بدون درز متفاوت است.
در این مطلب می خواهیم با ویژگی ها، مزایا و کاربردهای لوله درز مخفی آشنا شویم. همچنین به اشاره ای به مهمترین تفاوت های این لوله با لوله درزدار و بدون درز خواهیم داشت. در انتها نیز به بررسی قیمت لوله درز مخفی، به عنوان عاملی کلیدی در خرید این لوله می پردازیم. پس اگر به دنبال خرید لوله درز مخفی و یا اطلاع از تفاوت لوله درز مخفی و لوله مانیسمان هستید، توصیه می کنیم در ادامه مطلب همراه ما باشید.

لوله درز مخفی چیست؟

لوله فلزی معمولاً در دو دسته لوله درزدار و لوله بدون درز ساخته می شوند. لوله بدون درز معمولاً ساختار یکپارچه و مقاومت بالاتری دارند. در حالی که لوله درزدار، از قابلیت جوشکاری و انعطاف پذیری بیشتری برخوردارند. به دلیل تفاوت در روش ساخت و کیفیت لوله ها، قیمت لوله مانیسمان از لوله درزدار گرانتر می باشد.
لوله درز مخفی از جمله لوله درزدار است که درز جوش آن با روش های مختلف، مخفی و پوشیده شده است. استفاده از میدان الکتریکی و جوش دهی لبه درزها با استفاده از کشش گرم یکی از این روش های مخفی کردن درز هاست. از دیگر روش های پوشاندن درز ها در لوله درز مخفی استفاده از سنگ فرز است.
پوشیده شدن درز بیشتر جنبه زیبایی و تمیز شدن لوله را به همراه دارد. این کار سبب می شود تا ظاهر لوله صاف و صیقلی شده و تشخیص آن کار ساده ای نباشد. البته با بررسی و بازبینی داخل لوله می توان تا حدی این مورد را تشخیص داد.
جالب است بدانید یکی از روش های رایج برای پیوند لبه ها استفاده از جوش الکتریکی است. از این رو به لوله های درز مخفی لوله ERW یا Electric resistance weld نیز گفته می شود.

لازم به ذکر است این لوله به عنوان لوله تقلبی مانیسمان بدون درز نیز به فروش میرسد که روش های تشخیص لوله مانیسمان از لوله درز مخفی را در ادامه آمده است.

روش ساخت لوله درز مخفی

روش ساخت لوله درز مخفی

برای مشاهده ویدیو ساخت لوله درز مخفی در یوتیوب اینجا کلیک کنید

مزایای لوله درز مخفی

  • دارای ابعاد و اندازه های مختلف بدون محدودیت خاص
  • وزن سبک و راحتی لوله درز مخفی در حمل و نقل و استفاده
  • کاربرد بسیار گسترده و متنوع در صنایع گوناگون
  • سطح صاف و صیقلی و سازگار با ضخامت های مختلف لوله ها
  • مناسب بودن قیمت لوله درز مخفی

کاربرد لوله درز مخفی

از برجسته ترین موارد استفاده از انواع لوله درز مخفی می توان به موارد زیر اشاره کرد:

  • پرکاربرد در صنایع خودروسازی و ساخت قطعات خودرو نظیر کمک فنر، بوش و …
  • استفاده از لوله درز مخفی در ساخت انواع سازه های فولادی
  • قابلیت کاربرد در خطوط لوله کشی
  • امکان بهره گیری از لوله های درز مخفی در صنایع داروسازی، غذایی و آشامیدنی
  • پرکاربرد برای صنعت دریایی و ساخت و ساز معدن

قیمت روز لوله و اتصالات فلزی

تفاوت لوله مانیسمان درزمخفی و بدون درز

لوله درز مخفی در کنار شباهت های مختلف با لوله بدون درز، دارای تفاوت های متعددی است. تفاوت هایی که در کاربرد لوله درز مخفی و همچنین قیمت خرید لوله درز مخفی مؤثر است. از مهمترین تفاوت آن ها می توان به موارد زیر اشاره کرد:

  1. ساختار لوله
    همان طور که اشاره شد، لوله درز مخفی نوعی لوله درزدار است. در واقع همانند سایر این نوع لوله ها، به وسیله جوش لبه ها، ساخته و تولید شده است. در نتیجه دارای شکاف و درز می باشد. این در حالی است که لوله بدون درز به صورت یکپارچه و از نورد گرم شمش های فولادی ساخته می شوند.
  2. استحکام و مقاومت لوله درز مخفی
    در لوله درز مخفی به روش های مختلف مثل کشش گرم یا سنگ فرز، درز پوشیده می شود. این پوشیدگی در ظاهر لوله بوده و بر روی استحکام آن نسبت به لوله مانیسمان تأثیری ندارد. بنابراین کمتر بودن استحکام در قیاس با لوله بدون درز مانیسمان از دیگر تفاوت های لوله درز مخفی است.
  3. تحمل فشار و نیروهای وارده
    لوله درز مخفی علی رغم پوشیده بودن درز و شکاف برای شرایط پرفشار مناسب نیستند. در واقع لوله درز مخفی جزء لوله های فشار قوی که برای فشارهای بیش از 20 بار طراحی شده اند، محسوب نمی شود. این نکته مهمی است که به منظور استفاده از لوله درز مخفی باید به آن توجه داشت.
  4. مشخصات فنی لوله درز مخفی و بدون درز
    لوله درز مخفی معمولاً در ابعاد، قطر و طول های مختلف طراحی و تولید می شود. در نقطه مقابل لوله مانیسمان بدون درز ابعاد مشخص و محدودتری دارند. لوله درز مخفی در رنج گسترده ای از حدود 1/8 اینچ تا بیش از 24 اینچ ساخته و عرضه می شود.
    جالب است بدانید معمولاً لوله بدون درز با قطر بالاتر از 24 اینچ در بازار وجود ندارد. از این رو لوله های با این سایز حتی به اسم لوله بدون درز، اغلب از لوله درز مخفی هستند. البته امکان ساخت لوله بدون درز با قطر بزرگ وجود دارد. اما تکنولوژی ساخت آن ها اغلب محدود بوده و تمامی شرکت های این قابلیت را ندارد. و به صورت سفارشی توسط شرکت های لوله سازی بزرگ در خارج از ایران ساخته می شود.
  5. قیمت لوله درز مخفی و لوله مانیسمان بدون درز
    قیمت لوله درز مخفی واساساً لوله درزدار معمولاً کمتر از لوله های بدون درز مانیسمان هم رده و مشابه است. زیرا لوله های بدون درز، فرآیند تولید پیچیده تر و مشخصات فنی نظیر استحکام بالاتری دارند.
  6. استاندارد و نحوه ساخت لوله درز مخفی
    لوله درز مخفی معمولاً با استفاده از ورق های رول شده ساخته می شود. بدین صورت که ابتدا ورق ها به وسیله غلتک های مخصوص فرم دهی می شود. سپس برای ساخت لوله ها، لبه های ورق ها به روش های مختلف خم و جوش داده می شود.
    یکی از روش های رایج برای اتصال لبه ها، Electric resistance weld است. از این رو به لوله درز مخفی لوله ERW نیز می گویند. همچنین لوله درز مخفی معمولاً با استفاده از استاندارد ISIRI-3574 تولید می شوند و دارای تاییدیه تست گاز می باشند. در پایان برای زیباسازی و مخفی کردن درزها از روش های متعددی نظیر سنگ فرز استفاده می شود.

بررسی قیمت انواع لوله درز مخفی

بدون شک قیمت خرید لوله درز مخفی عامل مهمی برای انتخاب و تهیه این پروفیل کاربردی است. فاکتورهای متعددی بر قیمت لوله درز مخفی تأثیر گذار است. از جمله:

  • مشخصات فنی لوله درز مخفی : لوله های درز مخفی در قطرها و طول های مختلفی تولید می شوند. طبیعتاً افزایش مشخصات فنی نظیر قطر، ضخامت و طول لوله می تواند قیمت خرید را دستخوش تغییر نماید.
  • قیمت جهانی فولاد و آهن: از دیگر پارامترهای کلیدی بر قیمت انواع آهن آلات، قیمت روز فلزات به ویژه آهن است.
  • برند لوله درز مخفی: امروزه شرکت های مختلف ایرانی و خارجی اقدام به تولید و فروش لوله درز مخفی می کنند. طبیعتاً برندهای خارجی به دلیل هزینه های ناشی از واردات قیمت متفاوتی دارند. هرچند برخی برندهای اقتصادی و خوش ساخت توانسته اند رقابت خوبی با برندهای ایرانی داشته باشند.
  • هزینه های بارگیری و ارسال: هزینه های ناشی از بارگیری و ارسال لوله می تواند بر قیمت خرید تأثیر گذار باشد. هزینه های نگهداری، انتقال و تخلیه از مهمترین معیارهای مؤثر در هزینه بارگیری است.
  • مرکز خرید لوله درز مخفی: مطمئناً خرید لوله درز مخفی از کارخانه یا انبارها و همچنین شرکت های تجاری متفاوت است. محدودیت در مکان و زمان خرید، حجم سفارش در تناژ کم یا زیاد و استفاده از تخفیف از تمایزات این روش هاست. خرید از فروشگاه های اینترنتی شرکت های تجاری به دلیل نداشتن این محدودیت ها، گزینه ایده آل و هوشمندانه است.

روش تشخیص لوله درز مخفی ( لوله تقلبی مانیسمان )

  1. از لحاظ قیمت، قیمت لوله مانیسمان معمولا بین 20 تا 30 درصد گرانتر از لوله درز مخفی میباشد.
  2. به دلیل اینکه لوله درز مخفی از ورق st37 یا ورق آلیاژی ساخته می شود شکل ظاهری این لوله با شکل ظاهری لوله مانیسمان متفاوت می باشد.
  3. در برخی موارد درون لوله درز مخفی معمولا می توان رد درز را مشاهده کرد برای این کار با چراغ قوه درون لوله را مشاهده نمایید.
  4. در برخی مواقع با برش لوله از وسط می توان رد درز را مشاهده کرد.
  5. با برش بخش کوچکی از لوله درز محفی و زدن ضربه با چکش معمولا بخش جوشکاری شده نمایان می شود.
  6. استاندارد و اطلاعات روی لوله درز مخفی به صورت شابولون کاری می باشد و با چاپ دستگاه کارخانه متفاوت می باشد.

توجه داشته باشید برای تشخیص دقیق لوله مانیسمان از لوله درز مخفی ( که به عنوان لوله تقلبی مانیسمان گاهی بفروش می رسد) نیاز است تا تست آزمایشگاه متالوژی صورت گیرد. پیشنهاد می کنیم برای خرید لوله مانیسمان حتما از فروشنده ای اقدام نمایید که دارای سابق درخشان و مورد اعتماد باشد تا با خیال راحت لوله بدون درز را خریداری نمایید.

خرید لوله درز مخفی با تضمین کیفیت و قیمت

شرکت فولاد جهان مهر به عنوان مجموعه تخصصی در زمینه فروش آهن آلات و انواع لوله های فولادی فعالیت دارد. از این رو امکان مشاهده، بررسی و خرید انواع لوله بدون درز و درزدار را فراهم کرده است. تجربه بیش از نیم قرن فعالیت، پشتیبانی فعال و مشاوره رایگان در کنار تضمین کیفیت و قیمت از مزایای این مجموعه است.
شما عزیزان برای استعلام قیمت روز انواع لوله فولادی مانند لوله مانیسمان بدون درز ، لوله سیاه درز دار با تلفن 88654200-021 تماس بگیرید. مشاوران فولاد جهان مهر آماده اند تا پاسخگوی پرسش ها و پیگیری هرچه سریع سفارش لوله فولادی شما باشند.

خرید لوله فولادی مانیسمان

لوله آتشخوار چیست ؟ تفاوت لوله آتشخوار و لوله مانيسمان بدون درز در چیست؟

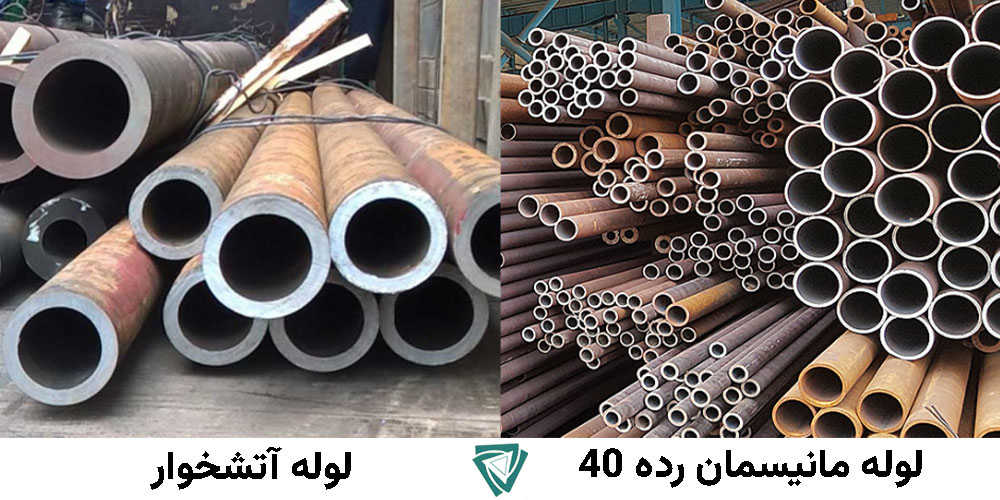

تفاوت لوله آتشخوار و لوله مانیسمان رده 40

لوله آتشخوار و لوله مانیسمان رده 40 از انواع لوله کربن استیل بدون درز پرکاربرد در صنایع مختلف هستند. ساختار یکدست و بدون هرگونه درز و ترک مهمترین ویژگی مشترک این دو لوله فولادی است. علی رغم داشتن شباهت ها نظیر استحکام و مقاومت بالا، لوله آتشخوار و لوله مانیسمان رده 40 تفاوت هایی دارند. تمایزاتی که توجه به آن سبب می شود، انتخاب و خرید لوله فولادی با دقت و هوشمندی بالاتری انجام شود.

در این مطلب به ویژگی ها و مزایای لوله آتشخوار و لوله مانیسمان 40 اشاره می کنیم. در پایان نیز به 5 تفاوت اصلی آن ها خواهیم پرداخت. پس اگر قصد خرید لوله آتشخوار یا خرید لوله مانیسمان رده 40 دارید، این مطلب برای شماست!

لوله آتشخوار چیست؟

در نگاه نخست شاید از خود بپرسید لوله آتشخوار چیست و چه ویژگی هایی دارد؟ یا آنکه زمینه استفاده و مهمترین کاربرد لوله آتخشوار چیست؟ پاسخ به این پرسش ها در شناخت بهتر خواص و ویژگی های آن نقش مهمی دارد.

لوله آتخشوار یکی از انواع لوله کربن استیل است. بدون درز بودن و مقاومت بالا در برابر فشار و حرارت، دو مشخصه اصلی این لوله است. در واقع فرآیند تولید لوله کربم استیل آتشخوار به گونه ای است که لوله به صورت یکپارچه ساخته می شود. بدون آن که درز و یا جوشی در ساخت آن به کار گرفته شود.

ویژگی لوله آتشخوار

لوله آتشخوار بویلر همانگونه که از نامش پیداست، قابلیت تحمل دمای فوق العاده زیادی دارد. به زبانی ساده، خوراکش آتش است! این لوله ها می توانند حداکثر دمایی در حدود 600 درجه سانتی گراد را تحمل کنند. به دلیل درصد پایین کربن و وجود منگنز، مقاومت فشاری بالایی نیز دارد. بدون درز بودن آن نیز سبب شده تا کیفیت ساخت و همچنین دوام و استحکام لوله آتشخوار بسیار مناسب باشد.

لوله آتشخوار ( به انگلیسی: Heat seamless carbon steel pipe ) دیگ بخار و مشعل در استانداردهای مختلفی تولید می شود. تفاوت در میزان عناصر و ترکیبات تشکیل دهنده نظیر درصد کربن یا منگنز از تفاوت های اصلی آن هاست. ST35.8 DIN 17175 ، ST45.8 DIN 17175 & DIN 2448، ASME SA 192 DIN 17175 و ASTM A179 Boiler Tube از جمله موارد رایج است.

کاربرد لوله آتشخوار

همانگونه که اشاره شد، استحکام و مقاومت بسیار بالا در برابر دما و فشار اصلی ترین ویژگی لوله آتشخوار است. از این رو این لوله برای انتقال مایعات و گازها با دما و فشار بالا بسیار کاربرد دارد. استفاده در بویلر ، واتر تیوب، دیگ جوش، مبدل های حرارتی و خطوط انتقال از حوزه های کاربرد آن است. صنایع نفت و گاز، محصولات شیمیایی، ساختمان سازی، کشتی سازی و سیستم حرارتی نیز از این لوله استفاده می کنند.

قیمت لوله آتشخوار

قیمت لوله آتشخوار با توجه به سایز و برند متفاوت است، برای دریافت جدیدترین قیمت لوله آتشخوار کربن استیل می توانید با تلفن 88654200-021 تماس بگیرید.

لوله آتشخوار دیگ موتورخانه

لوله مانیسمان رده 40 چیست؟

پیش از بررسی و بیان ویژگی ها، خوب است به این سؤال پاسخ دهیم که لوله مانیسمان چیست؟ لوله مانیسمان یک نوع لوله فولادی کربن استیل با ساختار کاملاً یکپارچه و بدون هر گونه درز و شکاف است. به بیان دیگر، لوله کربن استیل مانیسمان به کمک شمش فولاد و با ایجاد حفره توسط سمبه ساخته می شود. در نتیجه خبری از خم کردن و جوش دادن صفحات وجود ندارد. همین ویژگی سبب شده تا ساختاری یکدست و مقاوم داشته باشد.

لوله مانیسمان در رده های مختلفی تولید می شود. لوله مانیسمان رده 40 ( به انگلیسی: Seamless Sch 40 ) به دلیل مشخصات فنی مناسب، از پرکاربردترین و پرفروش ترین انواع لوله هاست. استاندارد API 5L، IPSm-pi-190 ، ASTM A106 و ۵۳ ASTM A از جمله استانداردهای ساخت لوله مانیسمان می باشد.

ویژگی لوله مانیسمان رده 40

ساختار یکپارچه و بدون درز و به دنبال آن استحکام مناسب، مهمترین ویژگی لوله مانیسمان است. مقاومت خوب در برابر فشار، دما ، رطوبت و شرایط محیطی، درکنار وزن مناسب و ابعاد متنوع ،دیگر ویژگی های این لوله است. قطر این لوله از 1/2 اینچ به بالاست و طول آن نیز معمولاً 6 متری یا 12 متری است.

کاربرد لوله مانیسمان رده 40

لوله مانیسمان رده 40 کاربردهای بسیار متنوع و فراوانی دارد. از جمله برجسته ترین آن ها می توان به خطوط انتقال آب ،نفت و فراورده های نفتی، گاز، مواد شیمیایی و پتروشیمی و … و البته در دما و فشار بالا اشاره کرد. استفاده در مخازن تحت فشار، صنایع تبدیلی، خودروسازی، صنعت غذایی و کشتی سازی از دیگر موارد مهم می باشد.

لوله کربن استیل بدون درز مانیسمان رده 40

5 تفاوت لوله آتشخوار و لوله مانيسمان رده 40

لوله آتشخوار و لوله مانیسمان رده 40 از انواع لوله کربن استیل بدون درز محسوب شده، مقاومت و استحکام خوبی دارند. اما در کنار این شباهت ها، توجه به برخی تفاوت ها حائز اهمیت است. این نکات می تواند در انتخاب و خرید بهترین لوله نقش مهمی داشته باشد.

  1. ترکیبات و عناصر سازنده

    لوله مانیسمان رده 40 و لوله آتشخوار در ترکیبات سازنده به ویژه عناصر کربن و منگنز متفاوت هستند.

  2. اندازه و قطر لوله آتشخوار و لوله مانيسمان رده 40

    استفاده از لوله مانیسمان رده 40 در قطرهای 1/2 اینچ تا 24 اینچ رواج دارد، در حالی که لوله آتشخوار ازحدود 3/4 اینچ تا حدود 4 اینچ بیشترین کاربرد را دارد، که البته سایزها در این نوع از لوله با اندکی تغییر در قطر بیرونی تولید می گردد: 25.4، 31.8، 38، 44.5، 50.8، 57، 60.3، 63.5 و 76.1 و 114 میل

  3. حوزه کاربرد و استفاده

    لوله مانیسمان رده 40 در صنایع مختلف کاربرد دارد، صنعت پتروشیمی، کشتی و خودروسازی، خطوط انتقال و مخازن از جمله آن هاست. همچنین موارد خاصی نظیر آتش نشانی ها و … نیز از آن استفاده می کند.
    اما لوله آتشخوار به دلیل مشخصات فنی خاص، در مواردی که لوله بایستی فشار و دمای قابل توجهی را تحمل کند مانند موتور خانه، مشعل، بویلر و دیگ بخار اشاره کرد، لذا کمتر برای شرایط معمول کاربرد دارد.

  4. قیمت لوله آتشخوار و مانیسمان رده 40

    قیمت لوله آتشخوار و لوله مانیسمان به عوامل مختلفی بستگی دارد. طبیعتاً ترکیبات سازنده ( متریال )، مشخصات فنی نظیر سایز، ضخامت، طول و برند سازنده و … بر قیمت خرید لوله فولادی مؤثر است، و دقیقا بخاطر متریال خاص لوله آتشخوار قیمت بالاتری نسبت به مانیسمان رده 40 دارند. برای آگاهی از آخرین قیمت لوله آتشخوار و مانیسمان رده 40 می‌ توانید همین حالا با تلفن 88654200-021 تماس بگیرید.

  5. تحمل فشار و دما

    یکی از بارزترین تفاوت های لوله آتشخوار و لوله مانیسمان رده 40، تحمل دما و فشار است. لوله آتشخوار تحمل فشار و دمای فوق العاده بالایی دارد. اساساً استفاده در چنین شرایطی یکی از مهمترین محورهای انتخاب این نوع لوله است. درست است که لوله های مانیسمان از جمله مانیسمان رده 40 مقاومت تحمل فشار بالایی دارند. اما این ویژگی در لوله آتشخوار بسیار پررنگ و قابل توجه تر است.

خرید بهترین لوله آتشخوار و لوله مانیسمان رده 40

فولاد جهان مهر از جمله شرکت های تخصصی در زمینه تهیه و فروش انواع آهن آلات و لوله فلزی است. تجربه نیم قرنی سبب شده تا امکان همکاری با بهترین برندهای ایرانی و خارجی فراهم شود. بنابراین تنوع بالایی از محصولات ازجمله انواع لوله آتشخوار و لوله مانیسمان رده 40 در اختیار خریداران است.

فولاد جهان مهر به عنوان یک مجموعه تخصصی و باتجربه برای آسودگی مشتریان، امکان مشاوره رایگان را قرار داده است. همچنین امکان استعلام آنلاین قیمت، ارسال به سراسرکشور و تهیه انواع آهن آلات مورد نیاز مهندسان از مزایای این مجموعه است. شما عزیزان برای آگاهی از شرایط خرید و ارسال و همچنین قیمت روز محصولات می توانید با تلفن 88654200-021 تماس بگیرد.
